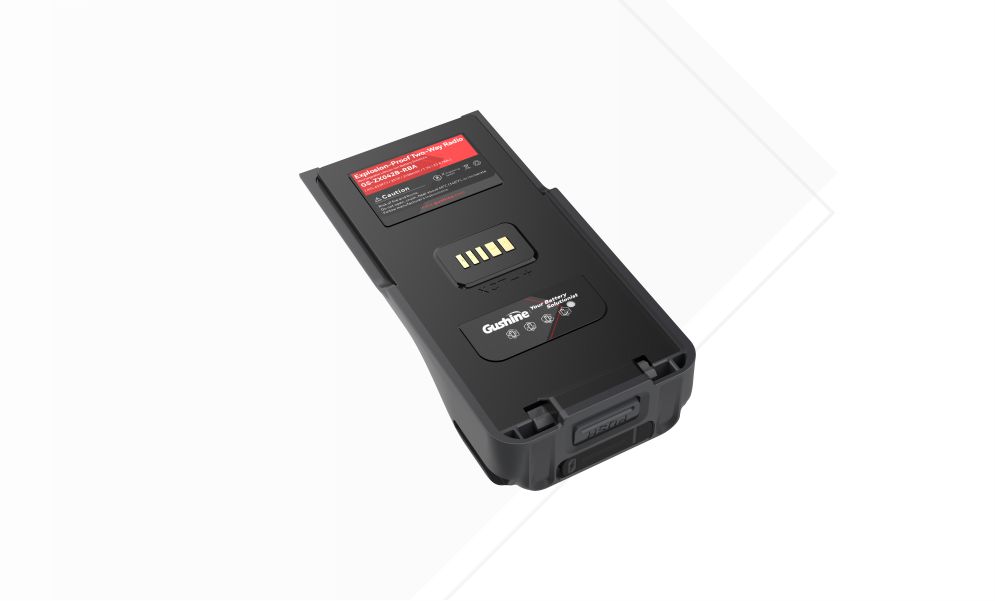

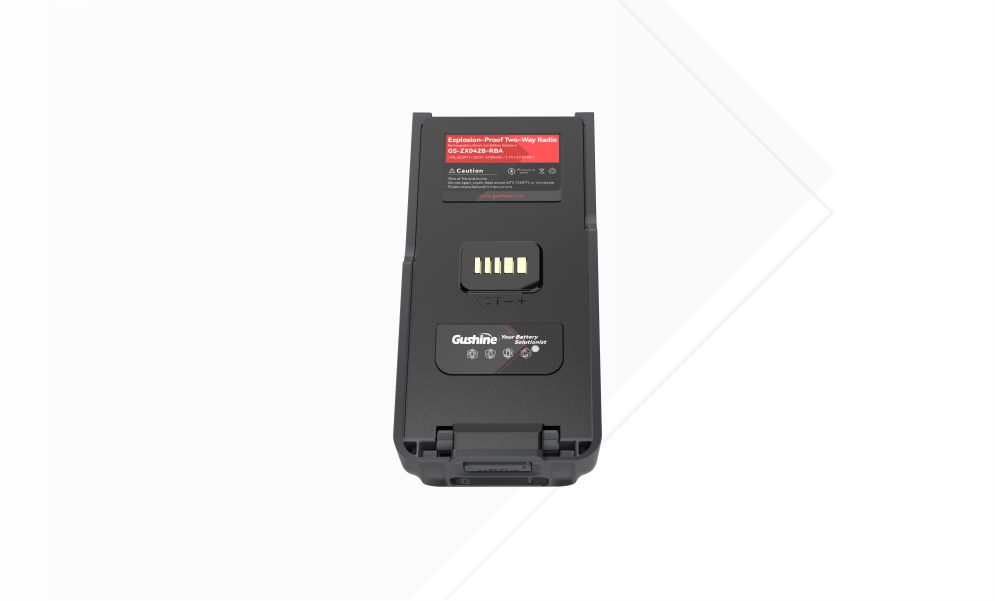

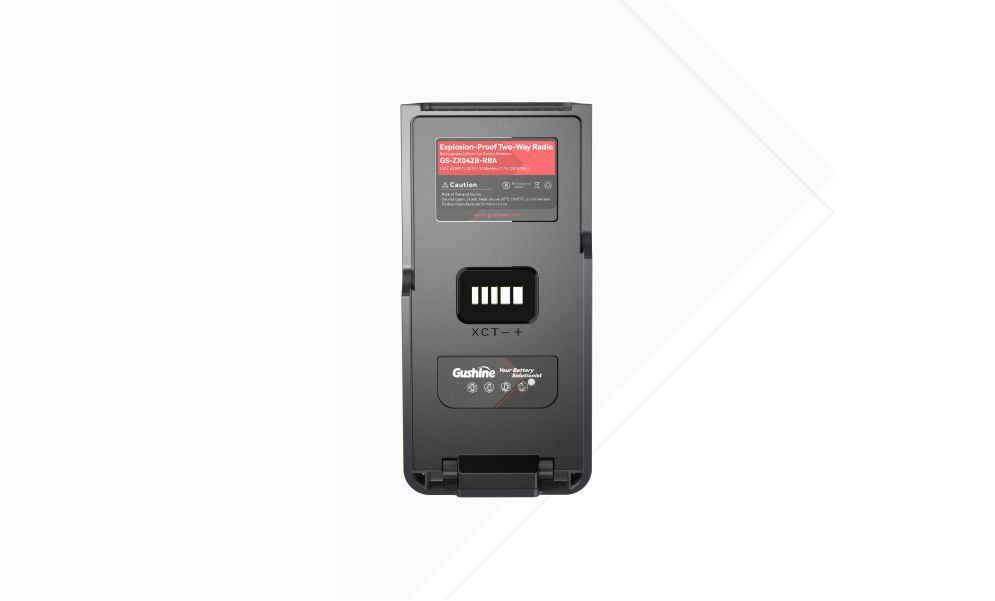

トランシーバー_ZX042B-RBA
  • 3100mAh 長時間駆動
  • 3A 安定出力
  • Type-C対応・手軽に充電
  • −30~60℃ 広温度範囲放電対応
产品详情
トランシーバー_ZX042B-RBA

バッテリーはCC-CV方式(定電流・定電圧方式)による充電を採用し、標準充電電流は600mA、最大充電電流は3Aです。標準放電電流は1.5A、最大放電電流は3Aに対応し、トランシーバーの連続通信、無線送信、高負荷動作時に必要な電力を安定して供給します。また、Type-C 5V / 2A入力による充電に対応し、携帯・移動シーンでの充電の利便性を高めています。−30~60℃の放電に対応するとともに、セルの容量・電圧・内部抵抗を厳密にマッチングすることで、バッテリーパック全体の長期的な性能の一貫性と信頼性を向上させます。

名称および構成
バッテリー型番: ZX042B-RBA
セル仕様/容量: LR1865SK/2600mAh/3.65V-LS
バッテリー構成: 完成品のバッテリーパックは、2個のセル(2S1P)と保護・制御回路で構成されています

基本性能

No. 項目 パラメータ 備考
1 容量 Typ.3100mAh 0.2C放電 25℃
Min.3050mAh
2 公称電圧 7.7V
3 充電電圧上限 8.8V
4 最大充電電圧 8.9V
5 放電終止電圧 6.0V
6 放電カットオフ電圧 5.0V
7 充電方式 CC-CV 定電流/定電圧
8 充電電流 600mA 0.2C
3000mA 1C
9 標準放電電流 1500mA 0.5C
10 最大放電電流 3000 mA 1C
11 動作温度範囲 充電 0°C~+15°C 0.2Cで8.8Vまで充電
15°C~+20°C 0.7Cで8.8Vまで充電
20°C~+45°C 1Cで8.8Vまで充電
45°C~+60°C 0.5Cで8.3Vまで充電
放電 -30°C~+0°C 0.35Cで6.0Vまで放電
0°C~+60°C1.0C放电至6.0V
12 TYPE-C充電 Type-C入力電圧  5V
Type-C入力電流  2000mA
バッテリー側充電電圧  8.8V
バッテリー側定電流充電電流  1000mA
バッテリー側充電終止電流  150mA
バッテリー側トリクル充電電流  200mA
バッテリー側予備充電電圧  6.2V
13 保管条件 3か月未満 -20°C~+45°C
3か月超 -25°C~±3°C
14 相対湿度 65±10%
15 バッテリー内部抵抗 ≤ 250mΩ 標準充電後、1 kHz条件でバッテリーの交流内部抵抗を測定
16 バッテリー重量 127g 約
17 バッテリー寸法 長さ 103.19±0.20mm
幅 49.97±0.20mm
厚さ 17+0.30/-0.10mm
18 セルマッチング 容量 ≤30.5mAh
電圧 ≤10mV
内部抵抗 ≤5mΩ
产品特点

3100mAh 長時間駆動: 7.7V / 3100mAh、約23.9Whのバッテリーで、トランシーバーの高頻度通信や長時間の待機業務を安定してサポートします

3A 安定出力: 最大放電電流3Aに対応し、無線送信、連続通話、負荷変動時にも必要な電力を安定して供給します

Type-C対応で手軽に充電: 5V / 2AのType-C入力に対応し、外出先や移動中でも手軽に充電できます

3A 急速充電: バッテリー側で最大3Aの充電電流に対応し、充電効率を高め、充電待ち時間を短縮します

−30~60℃の広温度範囲で放電可能: 低温から高温まで幅広い温度環境での放電に対応し、屋外巡回、警備、業務用無線通信などの用途に適しています

高精度なセルマッチング: 容量・電圧・内部抵抗を考慮してセルを高精度に選別・組み合わせることで、バッテリーパックの長期サイクル性能と出力安定性を向上させます
